Im Jahr 2003 hat Venti Oelde einen Hochleistungs-Radialventilator für eine Kohlenmühle an ein Stahlwerk geliefert – heute, fast 20 Jahre später, kehrt er zur Modernisierung ins Oelder Werk zurück.

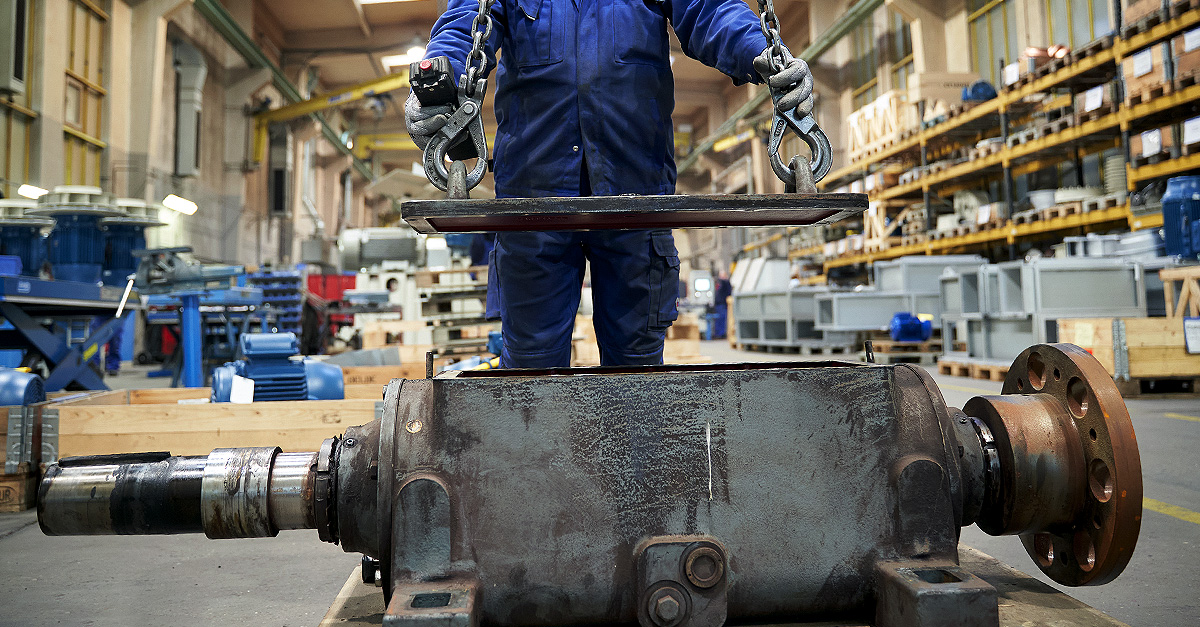

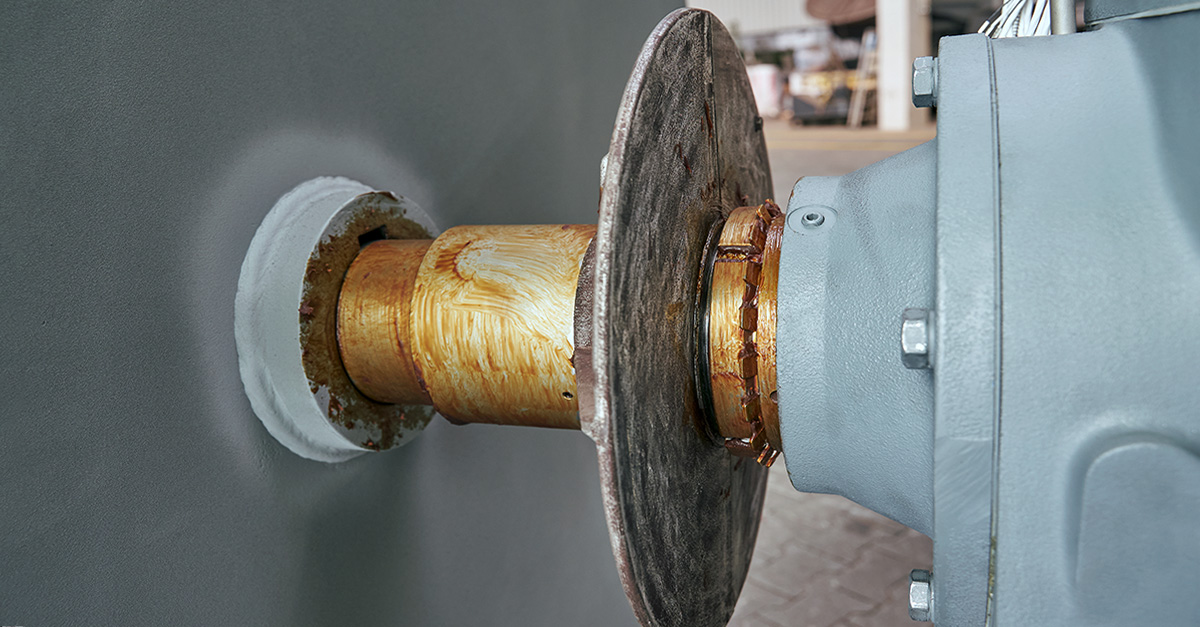

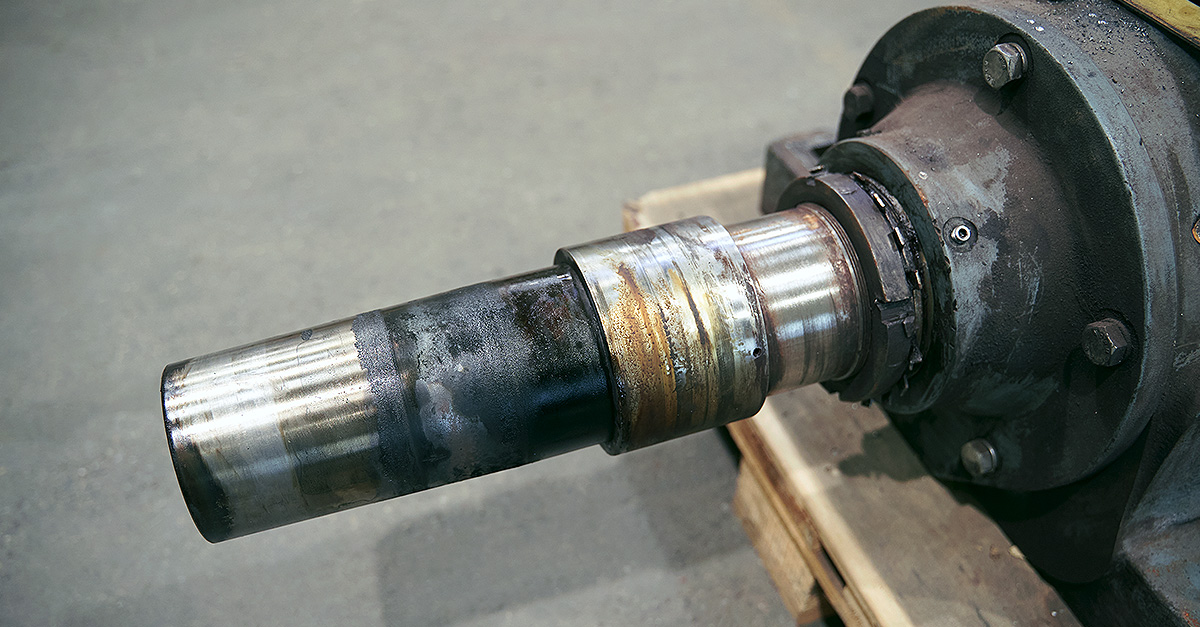

Auf den ersten Blick zeigten sich lediglich verschlissene Bereiche an den Laufradschaufeln. Zur weiteren Begutachtung wurden das Laufrad mit montierter Welle sowie die Blocklagerung mit aufgezogener Kupplungshälfte demontiert. Die Prüfung ergab einen Schlag der Welle, so dass diese inklusive aller Wälzlager, Passfedern und Wellenschutzhülsen ersetzt werden musste. Die neue Wellenschutzhülse wurde hierbei hartverchromt ausgeführt, was eine Riefenbildung vermindert und eine längere Standzeit der Wellenabdichtung ermöglicht.
Zukünftig müssen statt dem Wechsel der Wellenschutzhülse nur noch die Wellendichtringe getauscht werden, was für den Betreiber eine erhebliche Reduzierung der De- und Montagezeiten – und damit eine Kosteneinsparung – bedeutet.

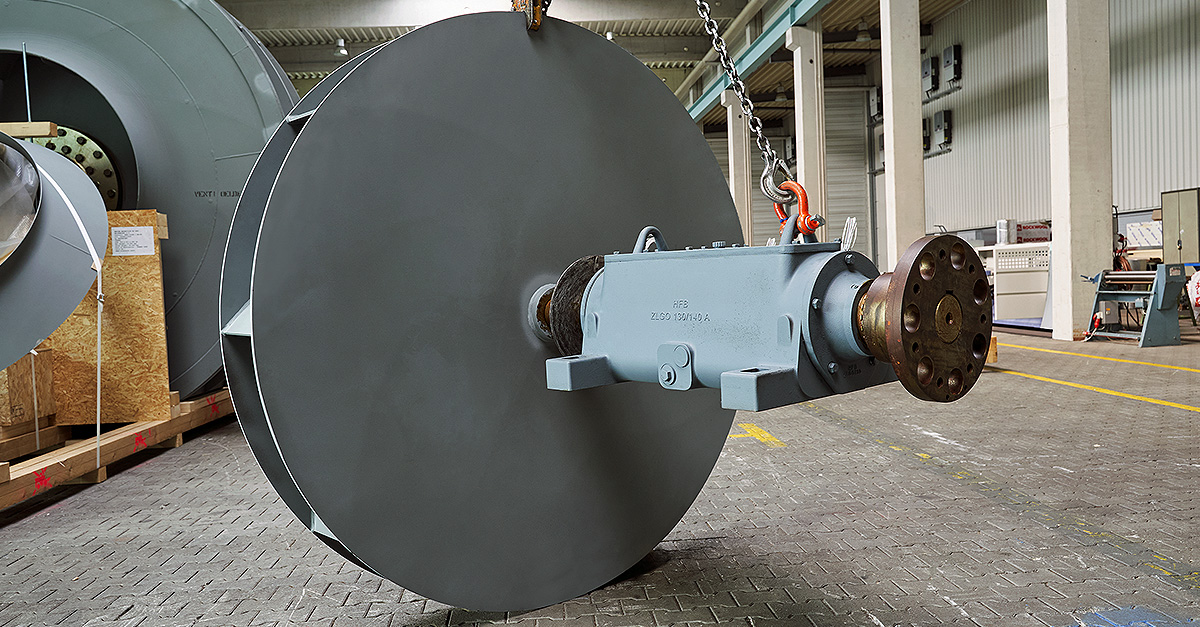

Mit nachgeschweißten Laufradschaufeln und neu ausgewuchtet, konnte das modernisierte Laufrad seinen Heimweg antreten. Auf die nächsten 20 Jahre ...
Auslegungsdaten des Hochleistungs-Radialventilators
Hersteller: Venti Oelde, Typ HRV 50-1250/K
| Volumenstrom: | 166.500 Bm³/h |
| Gesamtdruckdifferenz: | 11.488 Pa |
| Antriebsleistung: | 710 kW |
| Laufraddurchmesser: | 2.103 mm |
| Fördermedium: | Inertgas nach Filter |
Zum Vergrößern bitte auf die Bilder klicken.
